成人黄色大片网站I久草久I视频99爱I久久99国产一区二区三区I亚洲a资源Iwww国产一区I国产精品丝袜在线I免费观看的avI中文在线字幕免费观看I久草在线免费资源I亚洲欧洲精品一区二区I最近中文字幕高清字幕在线视频I久久国语I国产精品网红福利I国产精品毛片久久久I黄色av成人在线I粉嫩一区二区三区粉嫩91I成年人黄色avI国产不卡一区二区视频I国产视频综合在线

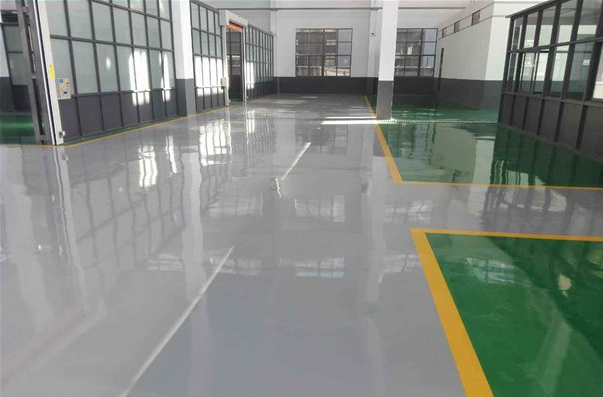

環氧自流平地坪的平整度是人工無法比擬的，還具有強度高、無裂紋、光潔度高、耐酸堿、耐油、清潔無塵、整體無縫等優點。它能很好地滿足凈化廠的設計要求，廣泛應用于電子、醫藥、生化、食品、光電、精密儀器等行業。它是高科技行業必不可少的最佳裝飾清潔地板。環氧自流平地板的施工工藝是什么？難不難，下面大上實業給大家一一介紹。

一、施工工藝
　　基面處理-涂底料-批刮砂漿-批刮膩子-批刮封閉層-涂環氧自流平面漆(同時消泡)-維護
二、施工前準備
　　1.材料準備。自流平漆、砂、粉的用量由施工面積計算并入庫    防雨防曬措施好，倉庫內放置滅火器材。
　　2.機器準備。攪拌機、噴漆機、研磨機、鏟刀、手工研磨機、除塵器、掃帚、噴槍、滾筒、刷子、料桶、消泡滾筒、專用抹刀、釘鞋等一起運入現場，調試正常。
三、施工方法
　　1.基面處理：用大型打磨機打磨基面，按回字形方向，用手磨機打磨邊角和大型打磨機不易操作的部位。先用掃帚清理浮砂和灰塵，再用工業吸塵器徹底吸塵，不留浮灰和殘砂。坑凹處用環氧底料和石英砂填充修復。如有重油污染，應用稀釋劑清除。不能清除的嚴重油污可直接用烤槍烘烤，直至所有污垢清除。
　　2.底漆：打開環氧甲基材料桶，用攪拌機攪拌均勻，用滾筒刷。刷時應交叉，均勻無泄漏，使底漆滲透到基層內，增強基層與自流平系統層的結合力，并附著輕微的浮灰。
　　3.批刮砂漿：按環氧甲乙成分1:1的比例混合，用攪拌機攪拌均勻。靜置5分鐘，無氣泡后慢慢加入石英砂(80-120目)，加邊攪拌。攪拌糊狀后靜置5分鐘，無氣泡后倒入干燥的底料表層，用刮刀作為S”形刮涂。刮擦時用力均勻，勻速平穩，最后清除殘渣。砂漿層批刮擦后，干燥固化12小時，這里嚴禁上人走動。完全固化干燥后，用研磨機打磨，除塵，保持砂漿地面清潔。
　　4.批刮膩子二道：砂漿層打磨，除塵后可批刮膩子層。將環氧甲乙成分按1:1的比例混合，用攪拌機攪拌均勻，靜置5分鐘，然后慢慢加入滑石粉。攪拌時加入粉末，攪拌均勻，倒在干砂漿表面，用批刀S”形批涂。批涂時用力，走速均勻。膩子厚度一致，不堆積，不漏刮，余渣清除。膩子層批刮傷后，自然固化12小時，嚴禁踩踏行走。膩子層完全干燥固化后，用大型研磨機細磨，用吸塵器徹底除塵，保持膩子層無渣、無塵、干凈。
　　5.刮封閉層：打開環氧自流平桶甲乙成分，混合攪拌，比例為1：4。靜置5分鐘后，倒在干膩子層上，用批刀刮。動作、速度、力與刮膩子層相同，無刀痕、接縫痕，自然固化12小時。此時，嚴禁關閉所有門窗，嚴禁進入任何砂和灰塵。
　　6.抹子自流平面漆(同時消泡):最后一道工序抹子的施工可在封閉層施工干燥固化后進行。將環氧自流平面漆按甲乙環氧自流平面漆，用攪拌機攪拌均勻。靜置無氣泡后，倒在固化干燥的封閉層上，用鋸齒狀抹子（或用無氣噴涂機噴涂）抹子時，用力均勻行走，用帶刺的針狀消泡滾動，消除抹子時產生的氣泡。施工人員必須穿釘鞋進行施工。抹子和消泡后，關閉所有門窗和所有通往施工區域的通道，絕對不允許任何人進入。完全固化干燥12小時后，抹子涂層明亮豐滿，堅固美觀，整體一致。
　　7.維護：環氧自流平涂層干燥固化后，應進行7天的維護，期間不得自行使用。1天后，人們可以走路，不得帶雜質和沙子。建議脫下鞋帶和襪子。嚴禁劃傷拖動痕跡，用水擦洗，其他程序不得施工和操作，以確保環氧自流平地板的最佳使用效果。
四、施工安全措施
　　1. 遵守業主的各項安全規章制度。施工前對團隊進行安全技術交底。
　　2.施工區域嚴禁煙火，并設置防火標志，用警示帶隔離。
　　3.施工區域配備滅火設備和防火氈。
　　4.施工機械必須配備安全保護裝置，并設置專用電源柜。
　　5.嚴禁酒后作業，工作中不要開玩笑，穿好勞保用品。
　　6.配比準確，消泡嚴重，濕度大于85%或溫度低于零度時嚴禁施工。
　　7.不違法作業，強迫施工人員冒險作業，能強迫施工人員連續作業時間過長。
　　8.文明施工，保護環境，清理工地。
